行業應用｜利用同步熱分析儀研究不同氣氛下碳包覆磷酸鐵鋰的熱穩定性

引言

自20世紀90年代以來，磷酸鐵鋰(LFP)已成為鋰電池(LIB)中應用最廣泛的正極材料之一。其具備成本低、循環壽命長的特點，也是目前商業化應用中安全性較高的正極材料。LFP具有優異的熱穩定性和電化學性能，但因為電導率低，眾多研究人員一直致力于對LFP進行性能優化。 碳包覆是改善LFP表面特性，提高電導率的常用方法之一，而碳源類型會直接影響材料的電化學性能，也會決定包覆層厚度(若包覆層過厚，將嚴重阻礙鋰離子的擴散，從而降低電池的能量密度)，因此，需要研發碳源與碳包覆含量均精準設計的磷酸鐵鋰/碳(LFP/C)材料。

LFP在制備過程中，高溫條件下易發生氧化反應，需采取有效的工藝措施避免氧化反應發生；電池配方研發和生產需要高效的分析手段，實現碳含量的快速分析、氧化反應的發生條件和材料相變分析。通過SDT可準確分析材料的相變溫度和熱流特性，從而指導制備工藝優化，及分析各類改性手段對材料的作用機理與規律。

實驗部分

本研究采用的商用碳包覆LFP粉末由NEI公司無償提供；為進一步對包覆層的分解和LFP的相變規律進行分析，同時從Sigma-Aldrich公司采購了未包覆的LFP粉末作為對照樣品。采用TA儀器的Discovery SDT 650同步熱分析儀，在不同(N₂、Ar和空氣)氣氛下測試了兩組樣品的質量損失和熱流特性(見圖1)。

除同步熱分析外，本研究還通過X射線衍射技術(XRD)進行分析，分析了碳包覆LFP在高溫環境退火處理后的晶體結構變化。其中樣品在不同氣氛下進行了兩組退火實驗，具體工藝為：

將LFP粉末置于馬弗爐中，以5℃/min的速率升溫至350℃，恒溫2小時后，以10℃/min的速率降溫至室溫；

將LFP粉末置于管式爐中，先通入N₂(流速200mL/min)吹掃30分鐘，徹底去除爐內殘留空氣，隨后以5℃/min的速率升溫至950℃，恒溫2小時，再以10℃/min的速率冷卻至室溫。

所有樣品在SDT 650上的測試程序均為從室溫開始以20℃/min的速率升溫至1200℃。實驗過程中，大部分測試采用氧化鋁坩堝和藍寶石坩堝，其中藍寶石坩堝建議用于熔融溫度以上的高溫測試，可有效避免樣品殘留，保證測試結果的準確性。

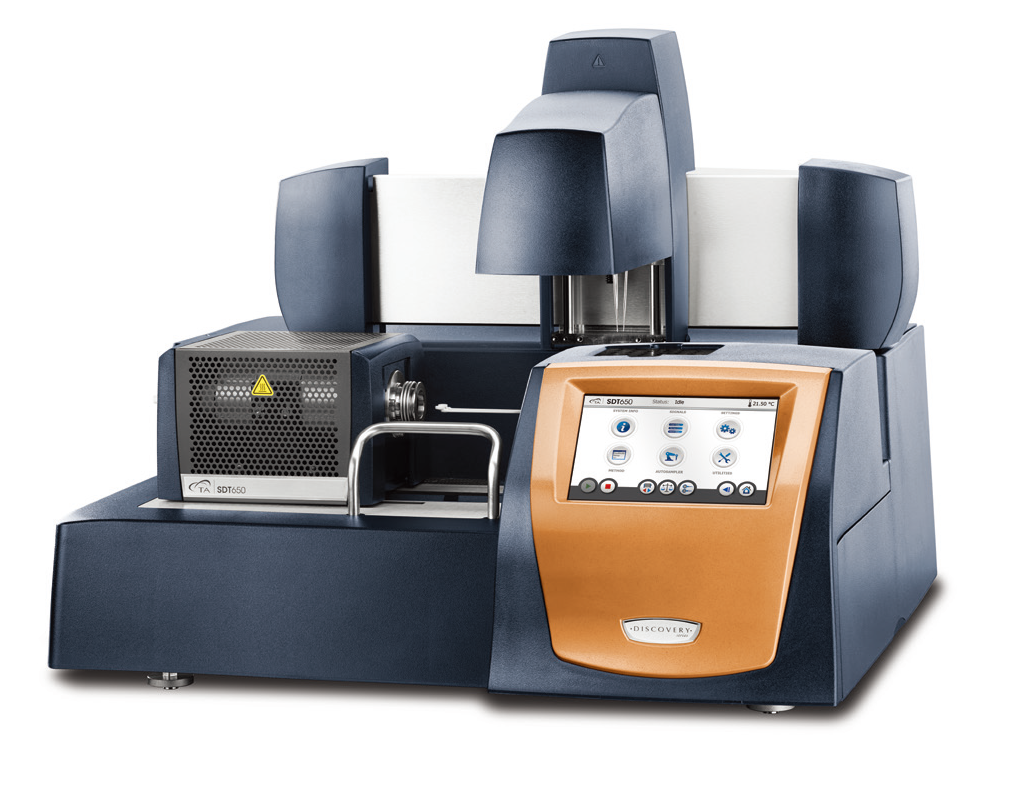

圖1：TA儀器Discovery SDT同步熱分析儀

(可實現高溫下同步DSC和TGA測試)

結果與討論

1. 碳包覆層碳含量分析及材料相變行為分析

N₂氣氛下商用碳包覆LFP樣品的包覆層含量測試結果見圖2。碳包覆LFP(藍色曲線)質量損失約為3%，而未包覆LFP(綠色曲線)無明顯質量損失；由此可知該碳包覆LFP有機包覆層含量為3wt%，其余97wt%為LFP本體。 兩種LFP樣品均在970℃左右出現熔融相變的吸熱峰，同時碳包覆LFP在此一溫度區間內，同時發生了包覆層的碳分解。

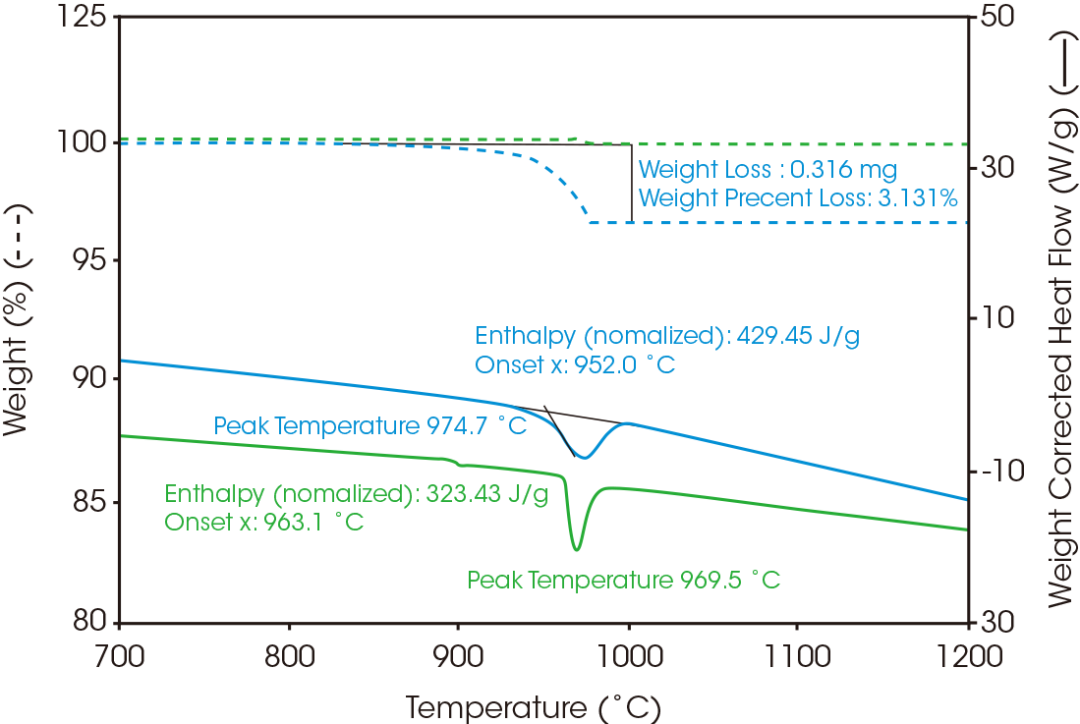

圖2：N₂氣氛下碳包覆(藍色曲線)

與對比樣未碳包覆(綠色曲線)

LFP的質量變化與熱流特性

2. 材料不同氣氛條件下熱穩定性分析

為研究材料在不同氣氛下的熱穩定性及相互作用，同時在空氣和Ar氣氛下對碳包覆LFP樣品進行了測試。圖3為碳包覆LFP在空氣、N₂、Ar氣氛下的熱流與質量損失測試結果，結果顯示該材料在N₂和Ar惰性氣氛下，900℃以下均具有良好的熱穩定性，900℃以上包覆層開始發生熱分解反應。

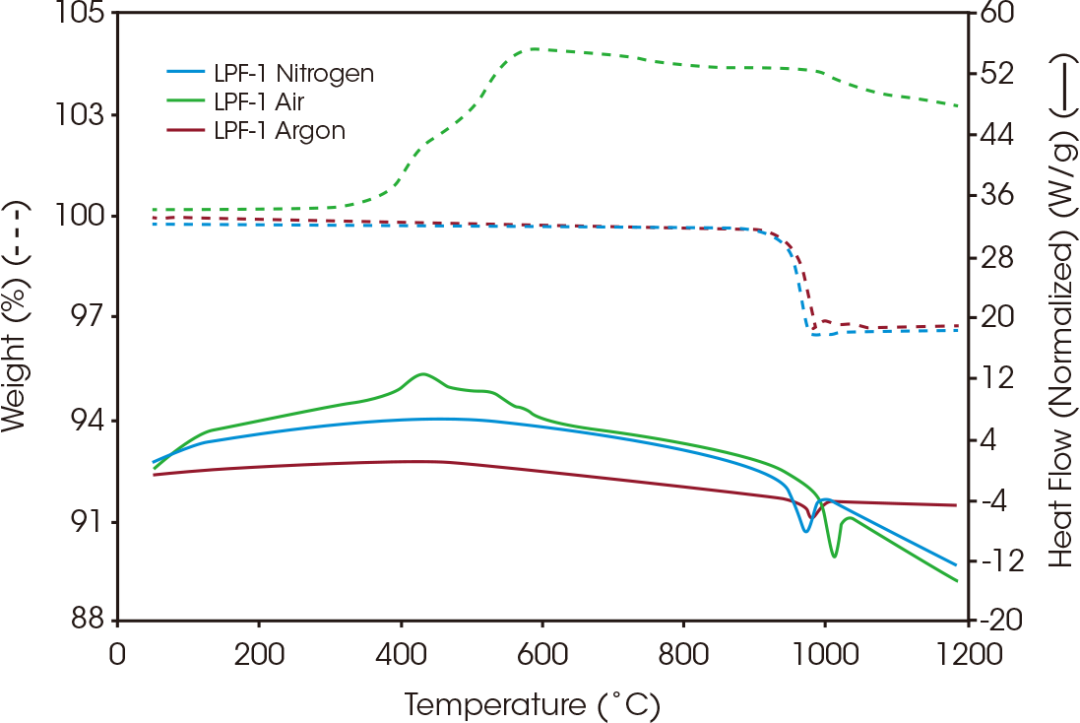

圖3：N₂、空氣、Ar氣氛下碳包覆LFP的熱穩定性

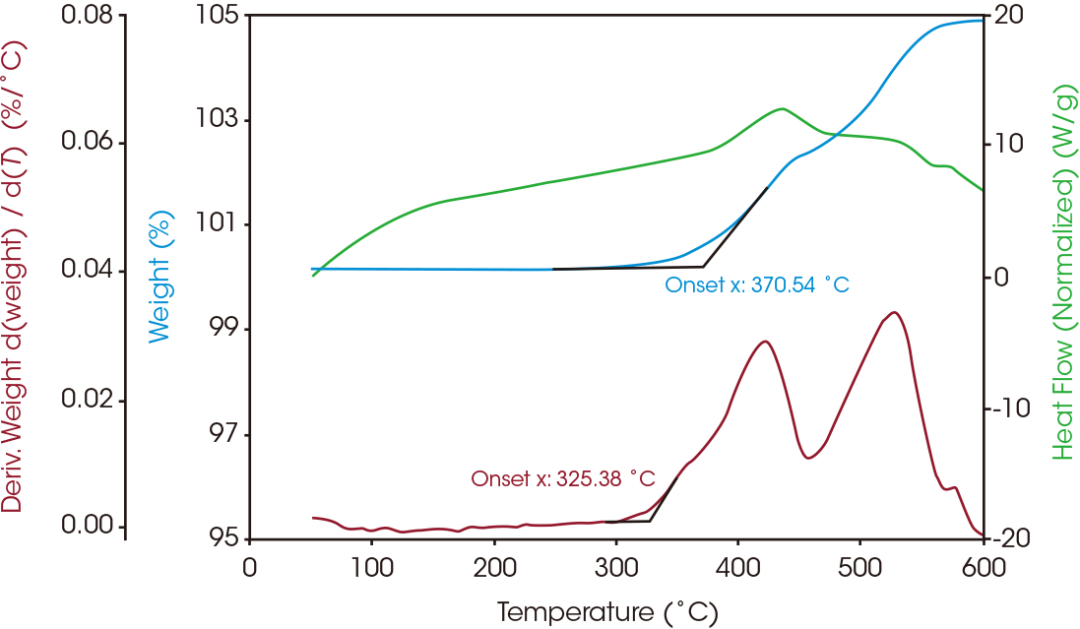

空氣氣氛下的碳包覆LFP樣品在432℃左右出現明顯的放熱峰，在300℃左右出現質量增加，該增重推斷為LFP產生了氧化反應。通過圖4對樣品質量變化的一階導數(微分曲線)進行分析，可知該氧化反應的起始溫度為325℃。

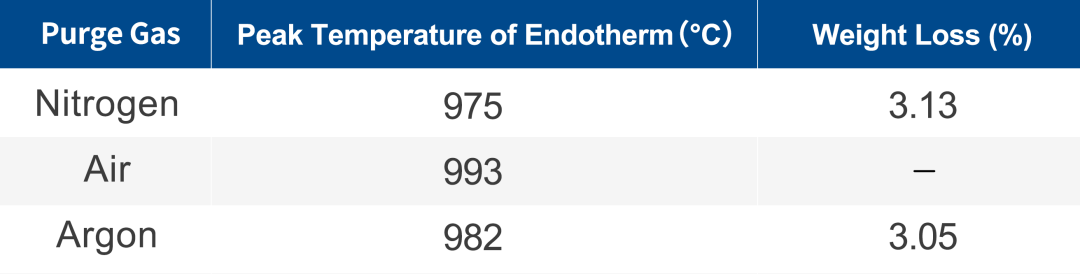

如表1所示，N₂氣氛下碳包覆LFP的相變吸熱峰溫度為975℃，Ar氣氛下則為982℃，也即惰性氣氛下的碳包覆LFP的相變溫度僅存在微小差異。

SDT可對LFP的熱穩定性進行快速分析，其相變溫度測試結果可為XRD分析的退火條件選擇提供依據，進而實現在XRD上準確分析LFP在高溫處理后的晶體結構變化。結合圖2中LFP在N₂氣氛下950℃開始發生吸熱相變的測試結果，此次第一組樣品退火處理條件采用在N₂氣氛、950℃條件下進行；同時根據圖3中空氣條件下樣品在350℃左右出現質量增加的分析結果，第二組樣品退火條件選擇在空氣氣氛、350℃條件下進行。

對應的XRD實驗結果進一步驗證了材料氧化反應的發生(見圖5)：碳包覆LFP粉末在空氣氣氛350℃退火后出現了明顯的雜質相衍射峰，說明該溫度下碳包覆LFP粉末與空氣中的氧氣發生了氧化反應，生成了鐵的氧化物等雜質相；而在氮氣氣氛950℃退火的碳包覆LFP粉末未出現雜質相衍射峰，但原有特征衍射峰出現寬化現象，可能是由于熱誘導的晶格“畸變"，這與950℃退火處理引發的晶體結構微小變化有關（通過SDT測試數據顯示，950℃為LFP本體相變的起始溫度）。

結論

沃特世-TA儀器的Discovery SDT 650同步熱分析儀可有效而快速地研究鋰電池正極材料的高溫穩定性與相變規律，并系統分析材料的反應溫度、能量釋放、質量變化。通過高真空度的設計和氣氛的切換，也可分析材料在空氣、N₂、Ar氣氛下的反應特性。

本研究測試的商用碳包覆LFP樣品，其有機包覆層含量為3wt%；該樣品在N₂和Ar惰性氣氛下900℃以內保持良好的熱穩定性，而在空氣氣氛下370℃發生明顯的氧化反應，且氧化后材料的相變溫度顯著升高，這一氧化反應結果也通過XRD分析得到了充分驗證。

SDT技術不僅能為探究鋰電池正極材料的熱穩定性提供關鍵數據支撐，還可用于確定LFP在氧化、相變等關鍵溫度下的晶體結構特征，為LFP材料的工藝優化、性能提升及質量檢測提供重要的測試手段。

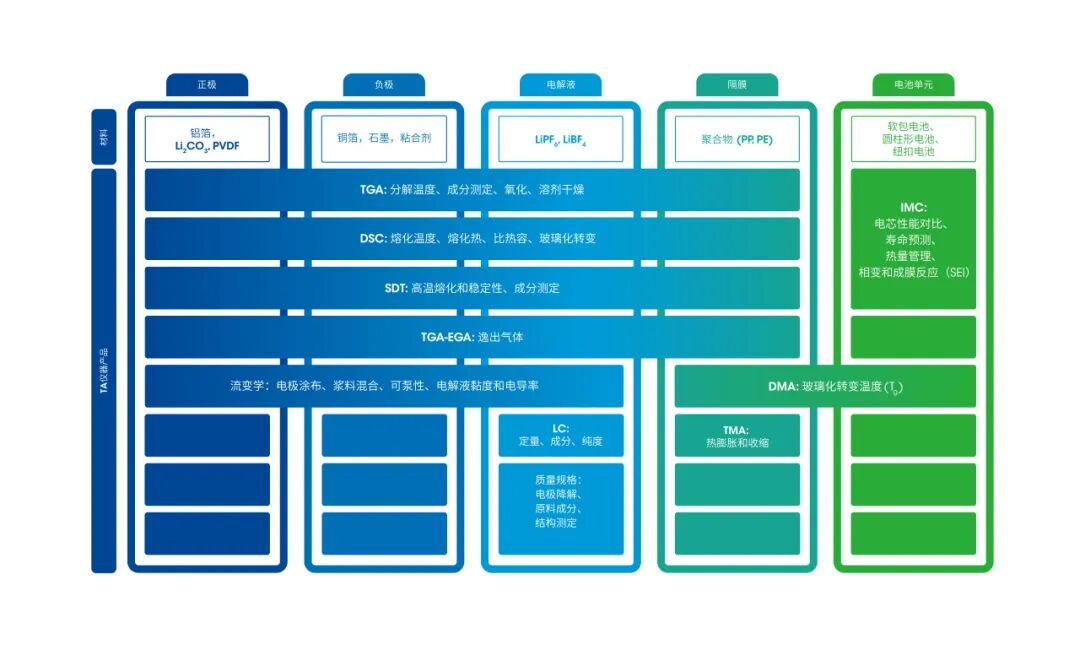

Discovery SDT 650同步熱分析儀技術優勢

本文中的研究由TA儀器與位于美國新澤西州的NEI公司合作完成。本文由TA儀器的Jennifer Vail博士、Andrew Janisse博士與Hang Lau博士共同撰寫，并由王偉華與付齊校對。
