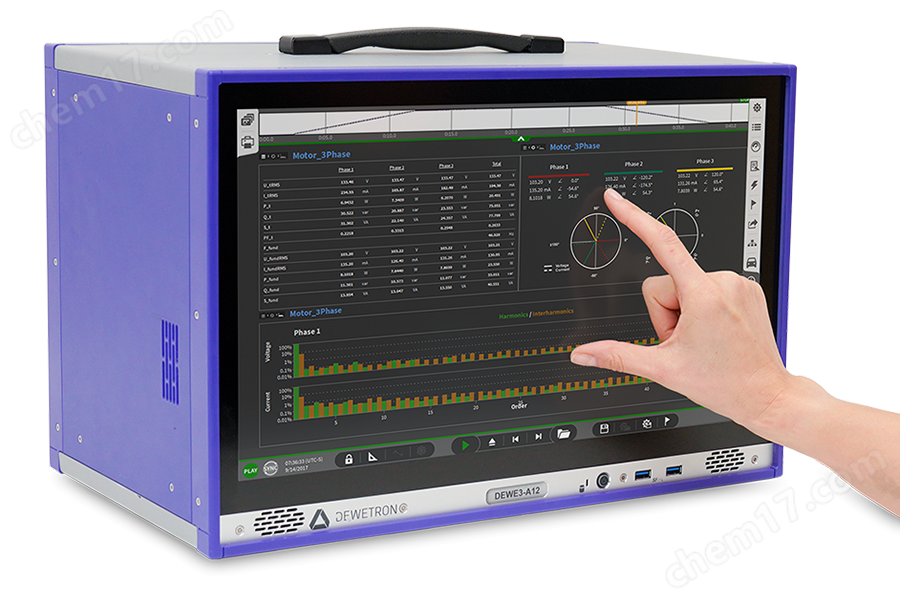

DEWE3-A8/A12多通道一體化數據采集系統

DEWE3-A8/A12多通道一體化數據采集系統

DEWE3-A8/A12 是一款緊湊型但多通道數的數據采集系統。配備最多 64 個（DEWE3-A8）或 96 個（DEWE3-A12）模擬測量輸入，非常適合現場或結構測試。直觀的 OXYGEN 測量軟件和 18.5 英寸顯示屏，使其開機即可使用。

主要特點

• 18.5 英寸多點觸控顯示屏

• 8 或 12 個 TRION(3) 模塊插槽

• 集成 PC

接口

• 多達 64 或 96 個模擬輸入

• 采樣率最高可達 10 MS/s

• 支持同步（Sync）、CAN、DIO 和計數器

常見問題

• 典型無間隙存儲速率 800 MB/s

• 可選 2.5 Gbit/s 或 10 Gbit/s LAN 接口

• 可作為功率分析儀使用




DEWE3-A8/A12多通道一體化數據采集系統

技術規格

一體化系統	DEWE3-A8	DEWE3-A12	DEWE3-A8-PA
模擬輸入（最大）	64	96	16 個電源相位； 8 通道冗余傳感器電源（±15 V / +9 V）
TRION(3) 模塊插槽	8x TRION(3)	12x TRION(3)	8x TRION(3)

使用者可自由更換TRION模塊

DEWE3-A8/A12 支持所有高速 TRION(3) 模塊，幾乎涵蓋所有傳感器和信號輸入類型，如電壓、電流、功率、振動（IEPE）、橋式傳感器（應變片）、電位計、RTD、CAN、計數器輸入、熱電偶等。可使用外部時間源進行同步，例如 GPS、PTP 或 IRIG。TRION(3) 模塊可由用戶輕松更換。

OXYGEN 測量軟件

使用我們易于操作的 OXYGEN 測量軟件，充分發揮 DEWE3-A8/A12 的全部潛力。它提供大量軟件功能，同時操作直觀簡單。

OXYGEN 的核心功能之一是強大的數據記錄。所有采集的數據只需點擊記錄按鈕即可存儲到一個文件中。DEWE3-A8/A12 支持高達 1 GB/s 的存儲速率。

• 使用 DejaView 在記錄過程中回放數據

• 使用文件分割功能生成新文件

• 使用按通道選擇采樣率功能

• 使用通道特定的存儲選項進行波形和統計數據記錄

• 每次新版本發布時獲取新軟件功能

將您的 DEWE3-A8 轉變為功率分析儀

幾乎所有 DEWETRON 測量系統都可以通過更換 TRION(3) 模塊轉變為功率分析儀。選擇 DEWE3-A8-PA，可配備多達 16 個電源相位。集成的 8 通道冗余傳感器電源使機箱成為便攜式、高精度功率分析儀，測量誤差僅為 0.03%。

機箱控制器，提供更高靈活性

可選的機箱控制器升級帶來巨大的空間和成本節約。它提供了以前需要最多三個獨立 TRION 模塊（TRION-BASE、TRION-CAN 和 TRION-TIMING）才能實現的功能。升級后，計數器、CAN、GPS、PTP、IRIG、PPS 以及數字輸入輸出接口直接集成在機箱中，從而釋放了 TRION 插槽，可用于安裝其他模擬或數字 TRION(3) 模塊。
