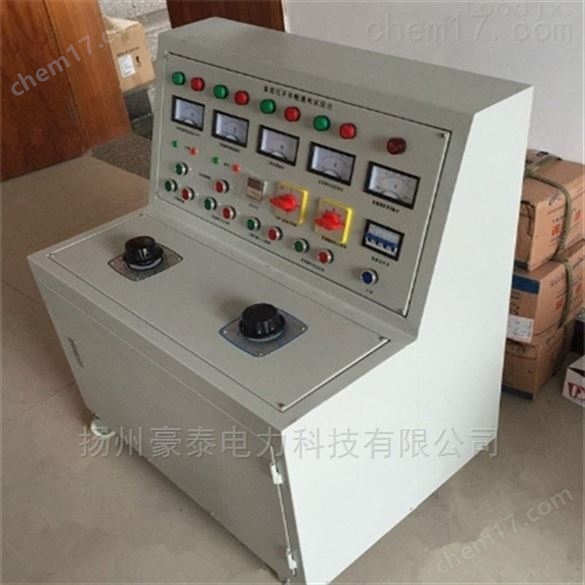

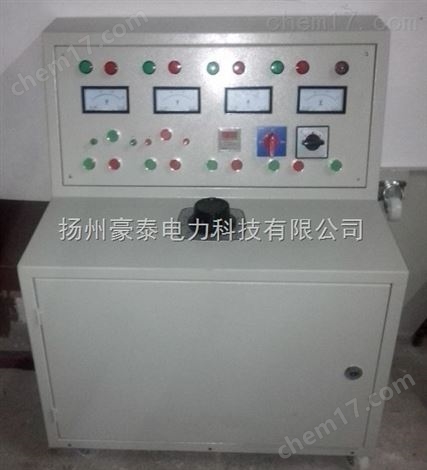

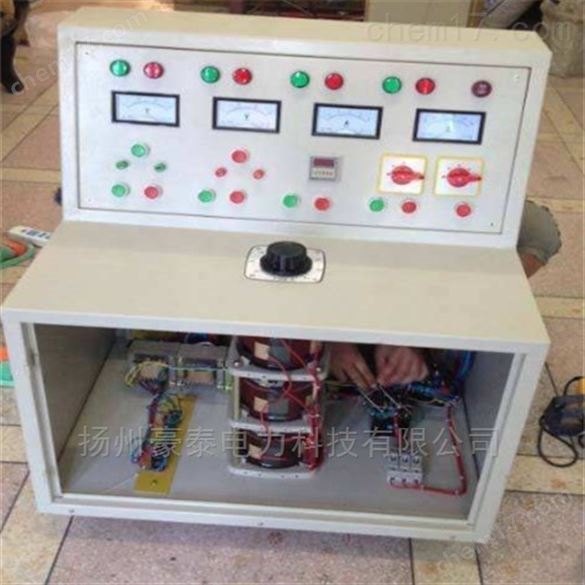

優選豪泰HTTS高低壓開關柜通電試驗臺

一、概述
HTTS高低壓開關柜通電試驗臺用于高低壓開關柜生產廠家對所生產的高低壓開關柜進行出廠前的各項通電試驗。能提供各種交、直流電源，便于對開關柜的檢測，提高工作效率。

二、HTTS高低壓開關柜通電試驗臺技術參數：

輸入電源：三相四線AC380V

輸出電壓及電流：

1、三相AC100V輸出（固定值）                         一組

2、三相AC 0 – 10A輸出（10A，可調值>              一組

3、交流電壓輸出

三相AC 0 – 400V，220V時，電流小于10A               一組

4、直流操作電壓輸出 DC 0 - 260V                      一組

5、單相AC220V輸出（插座）                           二組

6、

HTTS高低壓開關柜通電試驗臺三相AC380V輸出（固定值，接線柱）                 一組

7、單相24V，36V，110V，220V直流固定輸出             一組

8、帶計時功能

9、外形尺寸：550*750*800mm

10、重量：55KG

使用說明：

1、 接通三相四線AC380V

2、 將輸出DC260V接至負載

3、 將輸出調節旋扭逆時針旋轉至零位。

4、 檢查并確認接線無誤 5、 將電源開關閉合

6、 緩慢調節輸出調節旋扭，將電壓升起到達合適值。

注意事項

試驗完畢后，先將輸出調節旋扭逆時針旋轉至零位，再斷開電源開關，待放電完畢后，才能開始解線。

注:該試驗臺可根據用戶的要求設計制造。

高低壓開關柜安全技術操作規程

一、在全部和部分帶電的盤上進行工作,應將檢修設備與運行設備以明顯標志。

二、再保護盤上進行鉆孔等振動較大的工作時,應采取防止運行中設備掉閘的措施。

三、所有電流互感器和電壓互感器的二次繞組應有性的,可靠的保護接地。

四、再運行的電流互感器二次回路上工作時,應采取下列安全措施:

1、嚴禁將電流回路斷開;

2、為了可靠的將電流互感器二次線圈短路,必須使用短路片和短路線;

3、禁止在電流互感器與短路端子之間的回路和導線上進行任何工作;

4、工作時應有專人監護,使用絕緣工具站在絕緣墊上,并不得將回路中的接地斷開。

五、在運行中的電壓互感器二次回路上工作時,應采取下列安全措施:

1、嚴格防止短路或接地;

2、應使用絕緣工具,帶絕緣于套,必要時在工作前停用有關繼電保護裝置;

3、接臨時負載時,必須裝有專用的開關和熔斷器;

4、二次回路邊電實驗時,為防止由二次側向一次側反變壓,除將二次回路斷開外,還應取下一次烙斷器;

5、二次回路通電或耐壓實驗前,應通知值班人員和有關人員并派人看管現場,檢查回路,確認無人工作后方可加壓。

6、檢查斷電保護和二次回路的工作人員,未經值班員許可,不準進行任何倒閘操作。

試驗完畢后，先將輸出調節旋扭逆時針旋轉至零位，再斷開電源開關，待放電完畢后，才能開始解線。

高低壓開關柜通電試驗臺一直按“確定"退出并自動保存設置，設置好參數后系統自動保存斷電不丟失。設置輸出時間的目的有兩個，1、是為了防止當輔助觸點轉換不到位時分合閘線圈長時間帶電。2、當超出所設置的輸出時間，還沒有分閘或合閘，進行拒分拒合錯誤判斷。輸出時間如果設置過長，當斷路器發生拒分、拒合或輔助觸點轉換不到位時，合分閘線圈長時間通電，可能導致發熱甚至燒毀。如果設置過短，可能會出現斷路器拒分拒合現象。當選擇電保持，做重合閘實驗時儲能時間為每次重合閘的間隔時間。時間設置范圍為0.01s-999.99s，磨合次數設置范圍為0-999999次。選擇磨合方式：按“↑"“↓"選擇“參數設置" 如圖4。，再按“確定" 進入圖5，按“↑"“↓"選擇“磨合方式"，再按“確定"鍵，進入圖7，選擇“合—分"磨合或“重合閘"磨合 、選擇輸出方式：按“↑"“↓"選擇“輸出方式" 如圖4。再按“確定"鍵，進入圖8電保持為繼電器模式，只有一個合閘線圈，通電合閘斷電分閘。機械保持為常規斷路器模式，合分閘各一個線圈，合閘線圈通電合閘，分閘線圈通電分閘。5、輔助設置： 按“↑"“↓"選擇“輔助設置" 如圖4。再按“確定"鍵，進入圖9，選擇對應的方式檢測常開：當選擇檢測常開時，輔助開關狀態接線應接到常開觸點。

優選豪泰HTTS高低壓開關柜通電試驗臺  揚州豪泰公司生產的HTTS高低壓開關柜通電試驗臺產品出廠質保期為3年，終身維護，24小時響應。購買請認準“豪泰"牌，產品質量、售后有保障。
