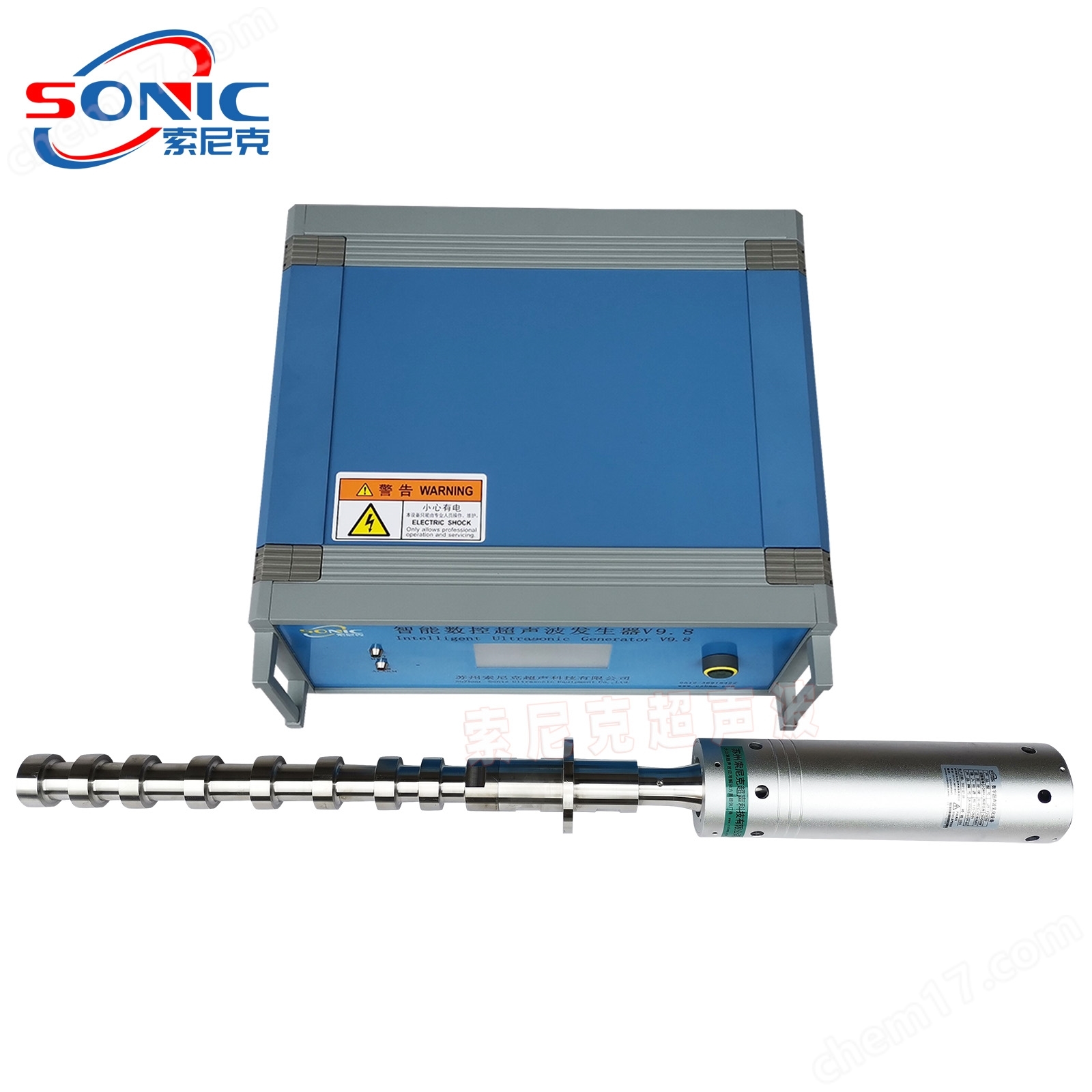

超聲波礦漿預處理設備

   本品一種專門用于選礦流程前段的大功率超聲波振動系統。利用高強度超聲波在礦漿中產生的空化效應，對礦漿進行分散、擦洗、脫泥或藥劑預處理，以提升后續浮選效率或降低藥劑消耗。

一、 設備解決的核心選礦難題

在球磨機之后、浮選機之前，礦漿存在三大問題，超聲波直接針對解決之：

（1）   細泥罩蓋：微細顆粒包裹在有用礦物表面，藥劑吸不上，導致精礦品位低。

超聲波作用：高頻振蕩剝離表面礦泥。

（2）   脈石連生：有用礦物與脈石未解離。

超聲波作用：沿晶界產生微裂紋，輔助解離。

（3）   藥劑分散差：捕收劑、起泡劑在低溫礦漿中團聚。

超聲波作用：瞬間乳化藥劑，形成納米級油滴，大幅減少用量。

二、 設備形態與核心部件（工業級）

這與實驗室的超聲波清洗機不同，屬于重型礦山機械。

1. 結構形式

（1）         外置式：超聲波振盒焊接在礦漿槽/管道外壁。

優勢：不接觸礦漿，無磨損。

劣勢：能量經不銹鋼壁衰減，效率較低下，大部分時間在空耗。

（2）         插入式（主流）：將密封的超聲波工具頭（探頭） 直接插入礦漿攪拌桶或溜槽，這是使用普遍的方式。

優勢：能量直接作用于礦漿，效率高；

劣勢：工具頭端面磨損。

2. 超聲波礦漿預處理設備核心部件參數

（1）         換能器：通常采用夾心式壓電陶瓷換能器，單只功率1000W - 3000W。

（2）         頻率：不同于清洗用的40KHz，礦漿預處理常用15KHz - 20KHz。

（3）         原因：頻率越低，空化泡越大，潰滅沖擊力越強，越能破碎粗顆粒和剝離粘性礦泥。

（4）         振幅：工具頭端面振幅通常要求 20μm - 50μm（峰峰值）。

（5）         振幅低于20μm，空化強度不足，預處理失效；振幅高于50μm，工具頭容易疲勞斷裂，且端面磨損急劇加快。

（6）         功率：?jiǎn)闻_(tái)發生器功率1KW - 3KW，可并聯組成數十千瓦的系統進行組合型使用。

3. 關鍵耗材：工具頭

由于礦漿是固液兩相流（含石英、長石等硬質顆粒），工具頭端面磨損極快。

材質：必須使用高疲勞強度合金。

壽命：連續生產條件下，端面壽命約3-6個月，需要定期更換。

四、 工藝效果實測數據（參考）

以鉬礦或鉛鋅礦為例：

注：效果與礦石性質、粒度緊密相關，硫化礦效果通常優于氧化礦。

產品參數：

總結：本設備是重載大功率超聲在選礦工業的成功應用。它的有效性依賴于工具頭端面真實振幅是否達標——這恰好是需要追蹤的振幅測量技術典型、嚴苛的工業應用現場。
