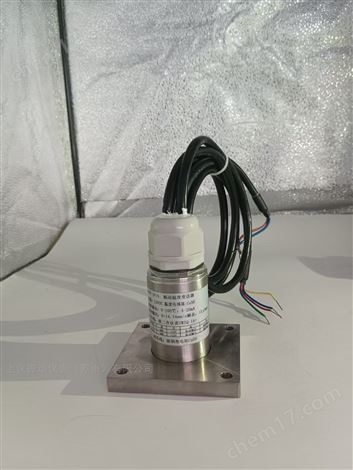

HN500A一體式振動溫度傳感器

HN500A一體式振動溫度傳感器一體化雙軸機殼振動溫度變送傳感器    型號:JX73ST-40-A-55

基本原理：
采用集成加速度傳感器作檢測元件。集成加速度傳感器是在一片多晶硅上通過微機械加工出加速度敏感元件，及轉換、測量、放大電路組成，它采用*微電子加工技術和電容式測量原理，可測量從直流到zui高2kHz 的±1g～±50g 以內的加速度，具有優良的穩定性、可靠性及很強的抗干擾能力。5 一體化振動溫度變送器檢測的加速度信號經低通濾波、二次積分、峰峰值運算、V/I變換后輸出標準的4~20mA振動位移峰峰值電流信號。
一體化振動溫度變送器內部集成溫度傳感器，測溫范圍寬，測溫準確可靠。

技術指標：
電源：供電+24Vdc,zui大不超過32V
工作電流：不帶輸出負載時<50mA
輸出類型：4～20mA
輸出負載：250Ω,zui大不超過750Ω
溫度輸出量程：0～120℃
溫度測量精度：1℃
振動位移峰峰值量程：500μm
振動測量zui大非線性：2%
振動測量頻響：5Hz～200Hz
外形尺寸：80（L）×80（W）×95（H）mm，不含連接端子高度
重量：約500g

輸出端子接線：
JX73ST一體化雙軸機殼振動溫度變送傳感器采用接頭輸出，配接PG16防水型接頭，連接1/2″規格的軟管。端子號對應接線如下：
   1#————電源+24V
   2#————公共地COM
   3#————溫度輸出Tout
   4#————水平X方向振動輸出ZDXout
   5#————垂直Z方向振動輸出ZDZout


安裝使用：
安裝底板尺寸80（L）×80（W）
安裝孔尺寸φ8.3mm
安裝孔位置尺寸60（L）×60（W）
安裝測量方向：X向定義為與安裝底板平行，與安裝底板（或標簽）上的箭頭標志*的方向；Z向定義為垂直于 安裝底板向上的方向。
