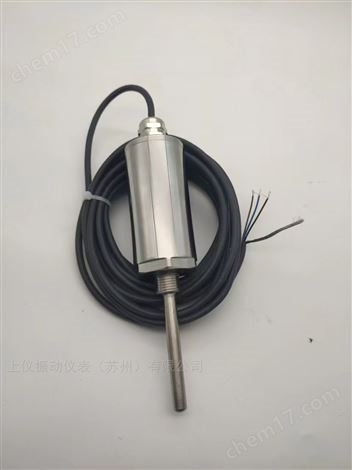

CYQ-9230溫振一體傳感器
CYQ-9230溫振一體傳感器是一款用于在線實時監測旋轉機械軸承振動溫度的就地變送器。它是一種對機器的振動測量可安裝在機器的軸承座或機殼上，對機器進行實時監控，同時兩線制輸出4-20mA的電流信號，可直接工給控制室里的PLC或集散控系統（DCS）監視器、采集器、記錄儀或其他設備。如有因軸承磨損、軸承開裂、動平衡不良以及不對中等因素引起的機器故障，該變送器可提前監測到故障提出報警，防止機器在不良狀況下繼續工作而造成損壞，進而帶來經濟損失。
振動溫度變送器是由精密測量電路集成在一起，構成高精度振動溫度測量系統，其各項指標均滿足《ISO2954-1975》和《GB13824-1992》中提出的各項要求。變送器相應于測量值提供4-20mA的電流輸出，為方便于振動分析，同時提供振動信號Vbuf輸出(輸出電阻為100KΩ左右)。本產品有接線容錯保護，具有優良的穩定性、可靠性及很強的抗干擾能力。
振動溫度變送器廣泛應用于潛水泵、風機、水泵、壓縮機、汽輪機、磨煤機、制氧機、發電機、離心機、電機等旋轉機械和其它設備測振動溫度。設備運行時的各種振動量是估量設備運行是否正常的重要指標,應用HG6900A系列振動溫度變送器是一個經濟、優質的方案。
振動溫度變送器系列全，根據選型可測量振動加速度、振動速度和振動位移，用戶可參照選型指南選用適合自己的產品。
技術參數：
頻率響應： | 10 ～ 1000 Hz * 或者5 ～ 1000 Hz（特殊說明） |
自振頻率： | 10HZ |
測量范圍： | 位移量0-100um，0-200μm，0-500μm，0-1000μm，0-2000μm （可選） 速度量 0-10mm/s，0-20mm/s，0-30mm/s，0-50mm/s 溫度：0-100° |
輸出信號： | 4～20mA、0-5V、0-10V、RS485通訊信號 |
輸出抗阻： | ≤500Ω |
工作電壓： | DC12-24V±10% |
接線方式： | 電流信號兩線制，電壓信號三線制，通訊信號四線制 |
測量方向： | 通用（水平、垂直均可） |
使用環境： | 溫度 0℃～100℃ 相對濕度 ≤90% |
重 量： | 約800g |
該振動溫度傳感器是由振動速度傳感器和溫度傳感器結合而成，其中振動傳感器為兩只，水平垂直方向固定，一只溫度傳感器采用鉑電阻實現。
