VV511-M48202微機原理實驗箱報價

微機原理實驗箱報價微機原理實驗箱報價  型號:VV511-M48202 庫號：M48202

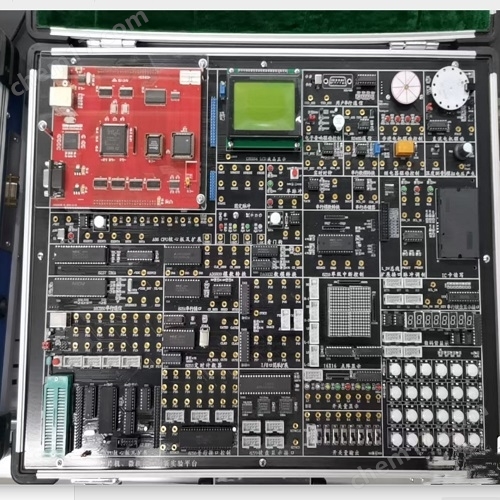

VV511-M48202微機接口基礎和拓展型實驗系統基于微機原理和接口實驗教學的特點，采用基礎功能實驗電路一體化設計，拓展型實驗電路用獨-立模塊外接擴展方式實現，既兼顧演示驗證性實驗、又考慮到綜合設計和研究性實驗的需要。是一款靈活性微機原理和接口實驗教學平臺，適合各層次學生進行微機原理和接口應用方面的實驗和實訓。

一、總體硬件組成和結構形式

1、由鋁木合金箱體、開關電源、實驗系統主板、和擴展實驗電路模塊組成。

2、采用常用實驗電路集成一體化設計，擴展模塊通過L_DV總線接入式設計。

3、設計有邏輯控制器,用戶可以自己設計控制電路。

4、64KEPROM監控、64KRAM用戶程序。

5、工作電源±5V，±12V，每路均有短路保護自恢復功能。

6、設計有嵌入式雙通道虛擬示波器。

7、配置和實驗平臺配套的微機控制技術輔-助教學聯機調試軟件。

二、詳細技術指標

1、 系統提供±5V，±12V工作電源。每路均有短路保護自恢復功能。

2、系統控制部件

1）主機含8088CPU，帶64KEPROM 存放系統管理程序，帶兩片靜態RAM 62256 構成64K用戶程序和數據。

2）采用XC9536邏輯控制器作為主控部件,使系統的硬件控制電路。

3）USB/RS232通信接口兼容設計。

3、測量?jī)x器：雙通道虛擬示波器，性能指標如下：

·高-速雙通道存儲虛擬示波器，可切換為單通道提高采樣率。

·帶有實時X-Y示波器：自-動同步顯示功能。

·存儲功能：存儲/栽入/分析歷史波型。

·輸入模擬電壓信號幅值由軟件調整，勿需硬件開關切換。

·帶有幅頻/相頻特性專-用虛擬示波器。可以保存波型文件，圖片文件，方便插入在教學課件中。

4、常用信號源

1） 2路正負單脈沖輸出。

2） 2路連續脈沖輸出2MHZ和1MHZ。

3） 1路模擬量產生電路0-5V。

5、輸入輸出接口

1）4×6 鍵盤矩陣，進口鍵座，彩色定制鍵帽。

2）8位開關量輸出電路。

3）12位開關量輸人顯示電路。

4）8只LED七段數碼顯示器。

5）音頻信號發生器，帶8Ω喇叭。

6）繼電器控制接口。

7）電子音響產生電路，帶8Ω喇叭。

8）溫度測量小信號放大電路。

9）8×8雙色點陣顯示電路

10）41線光柱顯示電路

11）自帶控制器T696C3LCD液晶顯示實驗電路。

6、控制接口和通信實驗電路

1）8路8位A/D 0809轉換電路。

2）1路8位 D/A0832轉換電路。

3）并行I/O接口擴展電路8255。

4）8253定時/計數器接口電路。

5）8251串行口接口電路。

6）8259中斷控制接口電路。

7）8279鍵盤控制接口電路。

8）USB總線通信實驗電路。

9）DMA數據傳送實驗電路。

7、傳感器

1）光電傳感器，采用ST135，柵格盤，可以測量電機轉速，實現電機的閉環控制。

2）PT100 溫度傳感器和溫度測量控制實驗電路。

8、執行部件

1)直流電機及驅動電路；2)三相五線步進電機20BY及驅動電路UN2003。

9、8088CPU的主要功能引腳引出測試點，以便觀察實驗過程中各信號的時序波形。

10、總線信號經過隔離引出至插孔排，同時設置20線L_DV總線插座，用于接入外擴模塊，方便學生開展創-新實驗、或進行畢業設計與課程設計。

11、聯機軟件：支持WINDOWS9X/2000/XP平臺,并提供功能的CAI課件，將實驗原理、實驗?zāi)康摹⒃韴D、芯片查詢、實驗源程序等集于一體，便于多媒體教學。

12、實驗的連接：模塊間實驗線路連接：信號采用排線連接

13、機箱：鋁木合金材料。外形尺寸：435×365×100mm。

三、可完成的實驗項目

標配硬件實驗項目：

1、ADC0809A/D轉換實驗

2、DAC0832D/A轉換實驗

3、8255a并行I/O口實驗

4、8253A定時/計數器實驗

5、8259A單級中斷控制實驗

6、8251A串行通信實驗

7、USB 總線通信實驗

8、直流電機控制實驗

9、步進電機控制實驗

10、繼電器控制實驗

11、存貯器讀寫實驗

12、8279鍵盤顯示控制實驗

13、直流電機轉速測量與控制實驗

14、DMA數據傳送實驗

15、擴展IO口輸出74LS273實驗

16、擴展IO口輸入74LS244實驗

軟件實驗項目

1、顯示程序?qū)嶒?yàn)

2、數據傳送實驗

3、數碼轉換類程序?qū)嶒?yàn)

4、運算類程序?qū)嶒?yàn)

5、分支程序設計實驗

6、循-環程序設計實驗

7、子程序設計實驗

8、綜合程序設計實驗

四、實驗箱配置

序號 名稱 說明 數量

1 VV511-M48202實驗箱 含詳細技術指標里的硬件（包含箱體、電源、標配實驗電路、雙通道虛擬示波器等） 1

2 2號實驗用導線 15根

3 8芯壓線 1根

4 3芯-9芯示波器通信線 1根

5 USB通信線 6根

6 9芯-9芯串口通信線 1根

7 整套實驗指導書 1套

8 軟件光盤 1張
