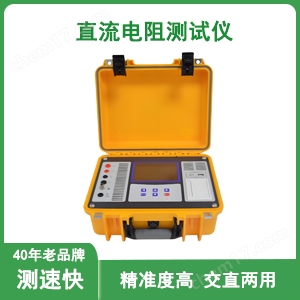

產品簡介
| 產地類別 | 國產 | 類型 | 數字式電阻測試儀 |
|---|---|---|---|
| 應用領域 | 化工,電子/電池,道路/軌道/船舶,電氣,綜合 |
產品介紹
一、多路直流電阻測試儀使用前準備
環境檢查
確保工作環境干燥、通風，溫度范圍 0~40℃，濕度 ≤80%，遠離強電磁場干擾源(如電焊機、大功率電機)。
放置儀器的臺面需平穩，避免振動影響測量精度。
設備檢查
檢查電源線是否完好(無破損、斷線)，插頭插座接觸良好。
打開儀器電源開關，確認屏幕顯示正常(無亂碼、黑屏)，按鍵響應靈敏。
檢查測試線(電流線、電壓線)無斷裂、短路，鱷魚夾或測試探針夾緊力正常。
被測設備處理
被測設備(如變壓器繞組)需 斷電并充分放電，尤其是電容性設備需用放電棒放電 3~5分鐘，確保殘留電荷釋放。
清潔被測繞組的接線端子，去除氧化層、油污或灰塵(可用細砂紙輕擦)，確保測試線與端子接觸良好。
二、多路直流電阻測試儀接線方法(四端測量法)
四端法原理
通過分離的電流回路和電壓回路，消除接觸電阻與引線電阻的影響，確保測量精度。
接線步驟
電流輸出端(紅色粗線)：
“I+” 接被測繞組一端外側(電流流入端)。
“I-” 接被測繞組另一端外側(電流流出端)。
電壓測量端(黑色細線)：
“V+” 接被測繞組一端內側(靠近繞組本體，貼近電流線內側)。
“V-” 接被測繞組另一端內側。
示例：測量變壓器低壓繞組A相電阻時：
I+ 接A相端子外側，V+ 接A相端子內側；
I- 接中性點端子外側，V- 接中性點端子內側。
注意：電流線與電壓線不可接反，否則會導致測量值偏差或儀器保護。
三、參數設置
測試電流選擇
小電阻(0.01~1Ω)：選較大電流(如10A~100A)，減少測量誤差(電流越大，電壓信號越強，抗干擾能力越強)。
大電阻(1~100Ω)：選較小電流(如1A~10A)，避免被測繞組過熱(尤其對細導線繞組，大電流可能導致溫升過高，改變電阻值)。
自動量程：新手建議選擇“自動量程”，儀器會根據被測電阻自動切換合適量程；熟悉操作后可用“手動量程”提高效率。
測量時間設置
快速模式(1~3秒)：默認模式，適用于干擾較小的環境。
慢速模式(5~10秒)：環境干擾大時切換至此模式，多次采樣取平均值，提高穩定性。
溫度補償(可選)
部分儀器支持輸入被測設備溫度，自動換算至標準溫度(如20℃)下的電阻值。需知道繞組材料的溫度系數(如銅導線α=0.00393/℃)。
四、測量操作
啟動測量
接線完成、參數設置好后，按下儀器“測量”鍵(或“開始”鍵)，儀器自動輸出設定電流，屏幕實時顯示測量值(單位：Ω或mΩ)。
注意：測量過程中禁止觸碰測試線或被測端子，禁止插拔測試線。
數據讀取與記錄
待屏幕顯示數值穩定(小數點后幾位不再跳動)后，記錄測量結果。
部分儀器支持自動鎖定數據，按“保存”鍵可存儲至內部存儲器(存儲容量通常為250次，斷電后數據不丟失)。
異常處理：
若顯示“0.000”或“溢出”(如“OL”)，檢查接線是否松動、電流檔是否過小(電阻大時)或過大(電阻小時)、被測繞組是否開路/短路。
五、測量結束與設備維護
停止測量
按下“停止”鍵，儀器停止輸出電流，待屏幕顯示“待機”狀態后，再拆除測試線。
若需測量同一設備的其他繞組(如變壓器B相、C相)，重復接線-測量步驟，確保各繞組測量條件一致(如同一電流檔)。
放電處理
多路直流電阻測試儀測試感性試品(如變壓器繞組)時，關斷電源后不應馬上拆線，需讓儀器自動放電 至少20秒(部分儀器有蜂鳴報警提示)，否則電感的反電動勢可能危害人身安全。
設備維護
定期校準：每6個月使用標準電阻校準一次，誤差>±0.5%時需檢修。
存放條件：置于干燥、無塵、無腐蝕性氣體環境，避免陽光直射或劇烈溫度變化。
電池維護：若儀器內置電池，電量不足時顯示“電量不足請充電”，使用專用充電器充電，避免過充或過放。
六、安全注意事項
操作安全
測試前必須確保設備斷電，放電時使用絕緣工具，禁止觸碰裸露導體。
儀器與被測設備共地，避免電位差引發觸電風險。
穿戴絕緣手套、護目鏡，高壓測試時設置警戒區域。
極性正確
紅(+)、黑(-)極不可反接，避免數據誤差或儀器損壞。
長導線測量
若需使用長導線，采用四線法(Kelvin連接)消除引線電阻影響。
