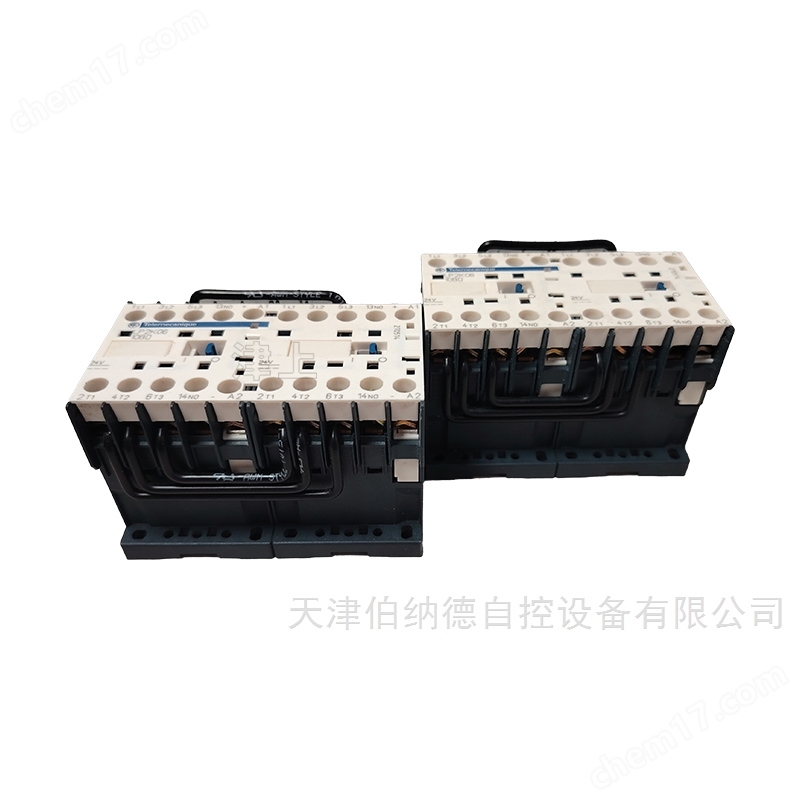

TeSys 電動執行器 K系列可逆直流控制三極接觸器

TeSys K系列可逆直流控制三極接觸器的安裝需嚴格遵循電氣安全規范與產品技術要求，確保設備長期穩定運行。以下是基于產品特性和通用安裝原則的詳細指導：

一、安裝前準備

核對型號與參數?

確認所選接觸器型號（如LC1K09…）符合控制電路電壓（如24 V DC）、負載電流（AC-3類額定值）及使用環境要求。

檢查機械狀態?

手動按壓接觸器操作機構，確認動觸頭動作靈活無卡阻，復位正常。

清潔鐵芯極面?

使用jiu jing擦拭電磁鐵芯極面，清除出廠防銹油膜，避免吸合不牢或噪音過大。

二、安裝環境與固定

安裝位置?

選擇通風良好、無劇烈振動、遠離強磁場和高溫源的位置，工作溫度范圍建議在-25°C 至 +55°C。

安裝方式?

TeSys K系列支持導軌安裝（標準35mm DIN導軌）或螺釘固定。若采用螺釘安裝，應使用M4螺釘并按對角順序均勻擰緊，防止外殼變形。

防異物保護?

安裝過程中避免螺釘、金屬屑等雜物落入接觸器內部，以免造成短路或影響動作性能。

三、接線規范

主電路接線（三相電源與電機）?

按可逆控制需求正確連接兩組接觸器的主觸點，確保相序切換時實現電機正反轉

使用符合載流量要求的銅導線，擰緊接線端子，防止過熱

控制電路接線?

控制電源接入直流線圈（如24 V DC），注意正負極性

建議在控制回路中串聯互鎖觸點（機械+電氣雙重互鎖），防止正反向接觸器同時吸合造成短路

輔助觸點接線?

根據控制邏輯接入信號反饋或聯鎖回路，確保接觸器狀態可監測。

四、使用前檢查與調試

接線復查?

對照電路圖逐點檢查所有接線是否正確、牢固。

通電測試?

先斷開主電源，僅給控制回路供電，測試正向、反向控制信號是否能可靠吸合與釋放；確認無誤后接入主電源進行空載試運行。

觀察運行狀態?

檢查有無異常噪音、過熱或冒煙現象，確認滅弧罩安裝到位且無破損。

五、維護注意事項

觸頭表面保持清潔，禁止涂抹潤滑油；銀基觸頭氧化膜不影響導電性，無需處理

定期檢查緊固件是否松動，特別是在高振動環境中

滅弧罩如有裂損或脫落，必須立即更換，以防電弧引發事故
