諾冠NORGREN氣缸 返回列表頁

諾冠NORGREN氣缸

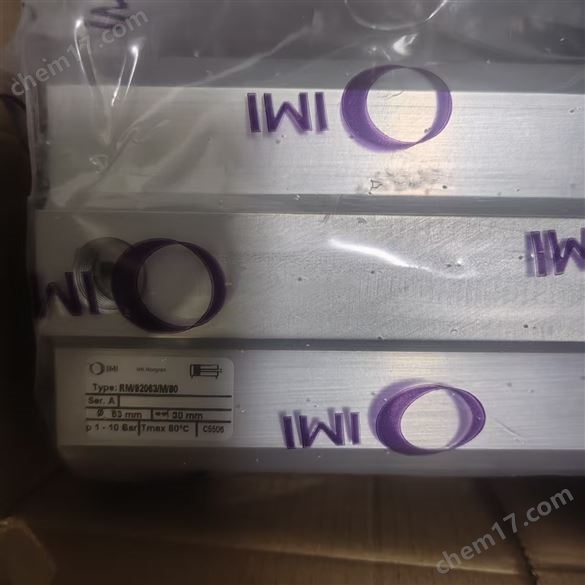

IMI Norgren諾冠，緊湊型氣缸,RM/92000系列

商品型號：

RM/92063/M/80

訂貨號：

12FL1032

銷量：

7

銷售狀態：

在售

產品參數

型號

RM/92063/M/80

訂貨號

12FL1032

缸徑Φ

63

行程mm

80

接口尺寸

G1/4

應用行業

工業自動化行業

貨期(工作日)

47

諾冠NORGREN氣缸

?? 型號與基本參數

• 完整型號: RM/92063/M/80
• 品牌: Norgren (諾冠)
• 系列: RM/92000/M 系列，緊湊型短行程氣缸
• 動作方式: 雙作用 (Double Acting)
• 缸徑: 63 mm
• 行程: 80 mm
• 活塞桿: 單桿，外螺紋 M12×1.25 (部分資料顯示為 M12)
• 安裝方式: 兩端內螺紋 (Both Ends Tapped)，具體孔距需查圖紙
• 緩沖方式: 可調氣緩沖 (Adjustable Cushioning)
• 活塞: 帶磁環 (Magnetic Piston)，可配合磁性開關使用
• 接口尺寸: G 1/4
• 參考重量: 約 2.8 – 2.9 kg1235

?? 性能與輸出力

• 工作介質: 經過濾的壓縮空氣 (潤滑或非潤滑均可)
• 工作壓力: 0.5 – 10 bar (常規推薦 1–10 bar)
• 工作溫度: –5°C 至 +80°C
• 理論輸出力 (以 6 bar 壓縮空氣計):
• 伸出推力: 約 1870 N (≈ 191 kgf)
• 縮回拉力: 約 1680 N (≈ 171 kgf)123

? 結構與特點

• 緊湊設計: 缸體長度約為同規格 ISO/VDMA 標準氣缸的 1/3，適用于安裝空間有限的場合。
• 低摩擦長壽命: 采用優化的聚氨酯密封件，摩擦小、壽命長、響應快。
• 耐腐蝕: 通常為陽極氧化鋁合金缸體、不銹鋼活塞桿，適應一般工業環境。
• 易于集成: 標準磁性活塞便于直接安裝非接觸式磁性開關，實現行程檢測123。

?? 選型與使用提示

• 核對參數: 選型時務必確認缸徑、行程、工作壓力、安裝方式及是否需要磁性開關等。
• 校核負載: 根據您的負載、摩擦和加速度計算所需推力，并考慮 1.5–2 倍的安全系數。
• 末端緩沖: 在高速或大負載工況下，注意評估末端沖擊，必要時可增加外部緩沖裝置。
• 氣源質量: 建議使用“三聯件"(過濾器+減壓閥+油霧器)處理氣源，以延長氣缸壽命23。

?? 采購與替代

• 渠道: 可通過諾冠方或其權經銷商購買。
• 替代型號: 如需不同行程 (如 25、50、100 mm)，可查找同系列型號 RM/92063/M/XX。
• 注意: 不同廠家或帶特殊選項 (如不銹鋼材質) 的型號，其訂貨號會不同，請勿僅憑尺寸隨意替代136。
