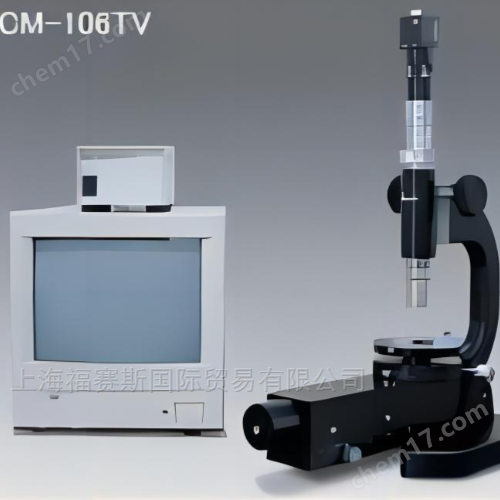

PEARL帕爾CM-106TV光學定芯顯微鏡偏芯儀

PEARL帕爾CM-106TV光學定芯顯微鏡偏芯儀

定芯顯微鏡是用穿透光的傾斜量測量光學透鏡、光學板材等的偏心量的裝置。
高精度地讀取透鏡膠合時的對中心和透鏡夾具膠合時的偏心量和方向。
由于能夠用監視器觀察，可減輕操作人員的負擔。

型式                       CM-106TV
用途                       (被測物) 凸透鏡、凹透鏡、膠合透鏡等
CCD 相機               1/2 寸黒白
監視器                     9 寸黒白
透鏡夾具                φ10～50ｍｍ
被測透鏡的焦距       15～500ｍｍ
小讀取分辨率        20 秒(被測透鏡與物鏡之間為100ｍｍ時)
光源                         綠色高輝度LED

置中顯微鏡是一種通過手動旋轉測試物體來評估光學透鏡和光學板的偏心率以及透射光的傾角的裝置。 它也可以通過高精度讀取粘接透鏡和鏡片座時芯偏移的量和方向來進行工作。 該光源采用高亮度LED燈，其功耗比鎢絲燈低1/15。

定位顯微鏡使用戶能夠通過旋轉測試透鏡并測量透光成像的差值，來評估光學透鏡的去中心量。 由于該儀器能檢測到哪怕是輕微的偏離中心量和角度，因此可用于安裝鏡頭或鏡頭支架。 作為照明，采用高亮度LED照明，電量僅為鎢燈泡的1/15。
