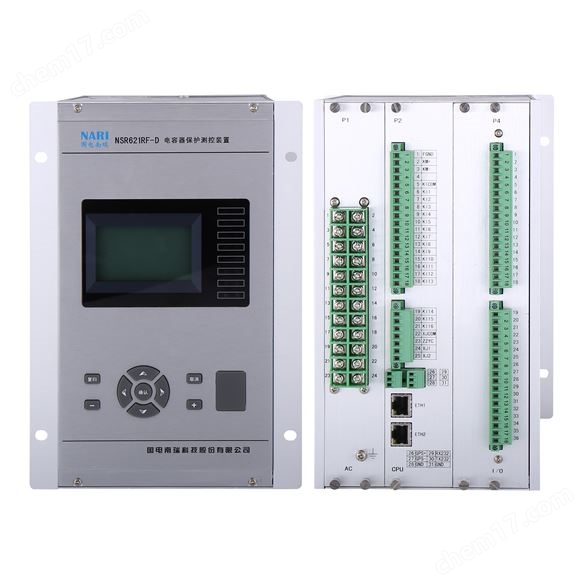

南瑞NSR621RF-D電容器保護測控裝置

功能配置

南瑞NSR621RF-D電容器保護測控裝置保護方面的主要功能有：1）兩段過流保護（限電流速斷、定時限過流）；2）定時限過電壓保 護；3）有流閉鎖失壓保護；4）兩段零序過流保護；5）外部非電量開入保護；6）不平衡電壓或零 序差壓保護（僅 NSR621RF-DA 有）；7）不平衡電流或零序差流保護（僅 NSR621RF-DA 有）；8） 電容器橋差保護（僅 NSR621RF-DC 有）；9）電容器分相差壓保護（僅 NSR621RF-DD 有）。 測控方面的主要功能有：1）23 路遙信開入采集、裝置遙信變位、SOE 記錄；2）正常斷路器 遙控分合；3）Ia、Ib、Ic、Ua、Ub、Uc、3Io、Uab、Ubc、Uca、3Uo、Pa、Pb、Pc、P、Q、S、 COSφ、Fr 共 19 個遙測量；4）事件 SOE；5）動作波形記錄。

過流保護

NSR621RF-D 設二段式過流保護（限電流速斷、定時限過流），各段有獨立的電流定值、時 間定值和控制字。

定時限過電壓保護

NSR621RF-D 設過電壓保護是為防止母線電壓過高時損害電容器。過壓保護取母線線電壓做判 斷，保護邏輯中加有斷路器跳位閉鎖判據，并可選擇發信號或跳閘。

有流閉鎖失壓保護

NSR621RF-D 設有流閉鎖失壓保護。電源切除后，由于電容器未徹放電，此時重新投入電源， 電容器將承受過電壓，導致電容器被損害，故電容器應裝設失壓保護，其時限應小于上級電源進線 重合閘或 BZT 動作時限。變壓器保護或其他保護跳開母線進線斷路器時，應同時聯切電容器，但實 際上由于裝設了失壓保護，動作時限整定適當，可不聯切電容器。 失壓保護取母線線電壓做判斷，保護邏輯中加有斷路器跳位閉鎖判據。 為防止 PT 三相斷線導致失壓保護誤動，失壓保護帶有流閉鎖措施。有流閉鎖定值可按躲過電 容器最小工作負荷電流整定。 由于失壓保護是在母線全失壓的情況下動作，為防止 PT 單相或兩相斷線引起失壓保護誤動， 只有在三相均失壓時失壓保護才動作。
