PW-spray噴霧激光粒度儀：
執行標準：GB/T19077-2024/ISO13320:2020 GB/T41949-2022
外觀尺寸：612mm×230mm×280mm
產品特點：一體結構便攜式設計 高速采集及信號處理 噴霧針對性測試光路 光纖耦合半導體激光器 光學系統多重保護 FDA 21CFR PART11數據管理
PW-spray噴霧激光粒度儀概述Product Overview

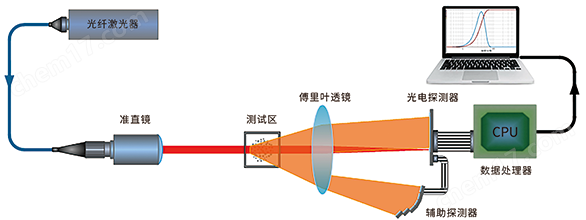

PW-spray噴霧激光粒度分析儀是專門用于測試小型噴霧設備霧滴粒度分布的激光粒度儀分析儀，采用Mie氏散射原理和國際標準推薦的傅里葉光學系統，以光纖耦合半導體激光器作為光源，利用準直鏡將光纖輸出的發散光轉換成平行光束并照射測試區的霧滴，通過大口徑傅里葉透鏡接收霧滴各個角度的散射光信號，采用超高速信號采集系統實時采集散射光譜，最后運用數學方法進行反演計算得到霧滴的粒度分布。
適用范圍 Scope Of Application
PW-spray噴霧激光粒度分析儀廣泛應用于小型霧化裝置、醫療霧化器、霧化藥品、各種氣霧劑、噴霧劑、氣溶膠等小型噴霧設備的霧商檢測，對優化噴嘴設計和霧化條件、評價噴霧效果提供數據保障，尤其適用于國家藥典中對吸入型氣霧劑、 噴霧劑、粉霧劑等粒度測試要求，對吸入給藥過程中的藥物輸送、吸收效果評價等研究提供可靠的粒度數據。
測量原理 | Mie氏散射原理 | |
粒徑范圍 | 0.1μm-600μm（全量程） | |
探測系統 | 66通道均勻交叉及面積補償多方位陣列 | |
分辨能力 | JJF1211-2008 | |
激 光 器 | 光纖輸耦合半導體激光器，波長λ=650nm，功率P≥10mW | |
鏡頭口徑 | φ110㎜大口徑標準傅里葉變換鍍膜鏡頭 | |
光學模型 | 全量程米氏散射理論，包含高濃度多重散射動態補償技術 | |
濾波方式 | 三鏡頭濾波技術,傅里葉變換鏡頭+濾波鏡頭 | |
采集主板 | 16bit,200kbs超高速采集主板 | |
濃度范圍 | 低遮光度3%，高遮光度90%（光學濃度） | |
進樣方式 | 開放式霧滴無接觸測量 | |
光路保護 | 封閉式光路、氣壓引流保護 | |
測量時間 | 典型值＜10秒 | |
進樣方式 | 開放式進樣 | |
測量觸發方式 | 噴霧自動觸發測量 | |
標定功能 | 專用校準模塊，有證國家標準物質（選配） | |
測量精度 | 準確性、重復性Dv50均優于±0.5%（NIST可溯源標準樣品） | |
工作環境 | 5°C-40°C，相對濕度小于85%，無冷凝 | |
環境濕度 | 10%-85%相對濕度（無結凝） | |
電源要求 | AC100V-240V@50Hz-60Hz,DC24V | |
執行標準 | ISO 13320-2020，GB/T 19077-2024，GB/T 41949-2022 | |
外觀尺寸 | 612mm×230mm×300mm | |
儀器重量 | 13kg | |
軟件功能 | 分析模式 | 通用模式、R-R分布、對數正態分布 |
統計方式 | 體積分布、數量分布、正向累計、反向累計 | |
報告格式 | Word、Excel、PDF、圖片(.bmp)、文本(.txt) | |
報告模版 | 標準模板、DIY模板 | |
支持語言 | 中文、英文、可根據用戶需求添加其他語言 | |
數據安全 | FDA 21CFR Part11 | |
自定義特征值 | 根據粒徑求百分比、根據百分比求粒徑、粒徑區間百分比、VMD、SMD、D[2,1]、D[1,0]、徑距、一致性等 | |
技術詳解 Technical Explanation
小巧精致的便攜式設計
整機采用結構穩定的一體式設計，小巧精致，便于攜帶，融合高防護等級的防塵防水、防震技術，無需調整光路，儀器始終處于較好測試狀態；儀器配備低壓直流(DC24V) 供電方式，滿足外出測試需求。
針對性的測試光路
針對霧化裝置噴出的霧滴樣品厚度較寬的特殊測試要求，該儀器采用國際標準推薦的傅里葉光學系統，采用平行光束照射霧滴，通過大口徑(φ110mm) 傅里葉透鏡，配合高密度大角度探測器接收散射光，保證不同位置、不同大小霧滴的散射光都被接收，確保測試準確度。
高功率光纖耦合半導體激光器
采用具有輸出功率較高、光束質量出色、穩定性較好、環境干擾免疫、工作壽命長久(>50000h) 等諸多優勢的大功率光纖耦合半導體激光器作為激光源，可輕松穿透各種不同濃度的霧滴，為測試高分辨率和高重復性提供有力保障。
高速信號處理系統
由于噴霧顆粒具有高速運動寬分布粒徑和不規則霧場等特點，要求噴霧粒度測試系統必須具備較強的信號處理能力。為此，該儀器專門配置了高速采及信號處理系統，其采集速率高達200kbps, 可有效采集毫秒級時間差的顆粒散射光信號，保證測試準確度和重復性。
光學系統多重保護
全封閉式光路設計，防止環境微塵和自然光進入測試光學系統，獨特的氣流保護系統和霧滴引流裝置，有效避免霧滴對光學鏡頭的污染，確保測試結果真實可靠，免除儀器維護工序，延長使用壽命。
測試數據安全與管理
測試軟件符合FDA 21CFR PART 11的要求，具有電子簽名管理用戶管理、權限管理、安全策略和日志管理等數據跟蹤功能， 符合制藥行業的法規要求。
